    STEP-CDS - eine stetige Erfolgsgeschichte

    Das ISO - Format: STEP-CDS (ISO 10303 - Standard for Exchange of product model data - Construction Drawing Subset) schreibt seit der Fertigstellung der ersten produktiven Versionen (Jahr 2000) der Konverter von WeltWeitBau für alle im Bauwesen gängigen CAD-Systeme eine stetige Erfolgsgeschichte.

    Benötigt als solides, pragmatisches und qualitativ hochwertiges Fundament für den Datenaustausch im Bauwesen und alle angrenzenden Fachbereiche (wie Elektro-, Anlagenbau etc.) hat sich das Format STEP-CDS und die zugehörigen Implementierungen in den letzten 6 Jahren als das universelle Standardformat für den Austausch von Geometrie und allen zugehörigen, nutzerdefinierten Sachdaten während des gesamten Lebenszyklusses des Bauens und speziell bei dem Übergang zum Facility Management etabliert.

    Die absolute Genauigkeit bei der Übertragung der Geometrie, die flexible Verknüpfung der Sachdaten mit der Geometrie und die verfügbaren Werkzeuge haben bereits viele unterschiedliche Nutzergruppen überzeugt.

    Erprobt seit 2000 in zahlreichen anspruchsvollen Projekten, wie u.A. dem neuen BMW-Werk in Leipzig oder dem Bau der neuen DC-Fabrik in Peking / China, wurde letzten Monat zum Einsatz des Formats die STEP-CDS in der Fabrikplanung als VDA - Empfehlung durch den VDA an alle Mitglieder verteilt und zum Download auf den VDA-Seiten bereitgestellt:

    4963 - Austausch von CAD Daten in der Fabrikplanung |
    Austausch von 2D Daten mit STEP-CDS

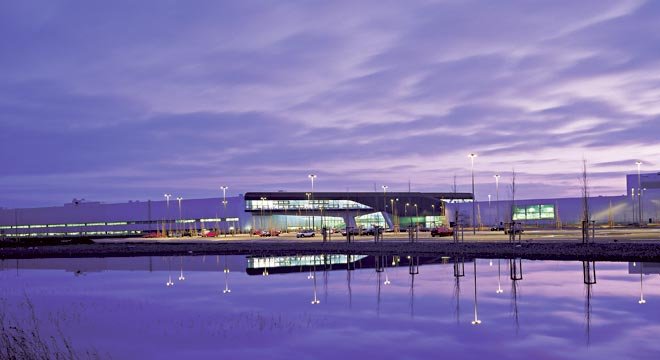

    Abbildung: STEP-CDS Konvertierungen für das BMW Werk Leipzig; Foto: BMW

    Auch der Bauindustrieverband, in dem die großen Baukonzerne, wie STRABAG, Hochtief und Bauer vertreten sind, hat durch die Unterschrift seiner Mitglieder auf dem gemeinsam mit den Bausoftwareherstellern und deren Verband BVBS publizierten Letter of Intend ihre Überzeugung von der Leistungsfähigkeit des STEP-CDS Formats und der vorhandenen Konverter bekräftigt und dessen Einsatz im Bauwesen eindeutig befürwortet.

    Die Stärke des Formats STEP-CDS und die Vorteile beim Einsatz der vorhandenen Konverter wurde auch von den öffentlichen Verwaltungen frühzeitig erkannt und erfolgreich eingesetzt.

    Das Land Niedersachsen fordert seit ca. 3 Jahren die CAD-Daten von den externen Planern im Format STEP-CDS und betreibt die komplette Bestandsdatenverwaltung im Format STEP-CDS mit dem internetfähigen FM - System stepFM / PlanTeam-Server von WeltWeitBau GmbH.

    Der komplette Datenbestand des Landes Bayern wurde im Laufe der letzte 3 Jahre von Allplan nach ADT über STEP-CDS von WeltWeitBau GmbH konvertiert. Die Qualität der Ergebnisse mit der fehlerfreien Herstellung von Modell-, Plan- und Sachdaten konnte mit keinen anderen verfügbaren Werkzeugen erreicht werden.

    Auch die Bundesbehörden können sich der Vorteile des ISO-Formates STEP-CDS nicht entziehen und haben dieses als zugelassenes Übergabeformat in ihren gültigen Richtlinien zur Übergabe der Facility Managementdaten der Bundesbauten BfR GBestand zugelassen.

    In dem Format STEP-CDS liefern die Bundesbehörden von Niedersachsen bereits die FM relevanten Daten für alle neuen Bundesbauvorhaben und seit diesem Jahr haben auch GMSH (Schleswig-Holstein) und die Betriebsleitung Bund in Baden-Württemberg auf diesen erprobten und erfolgreichen Weg gesetzt. Die bestandsrelevanten Daten für alle Bundesbauten werden in den drei Bundesländern mit dem Facility Management System stepFM der WeltWeitBau verwaltet. Die graphischen Daten werden im Format STEP-CDS der Bundesbehörden geliefert. Die Übergabe der zusätzlichen alphanumerischen Informationen ist nach der Vorgaben der Richtlinie BfR GBestand in stepFM komplett integriert.

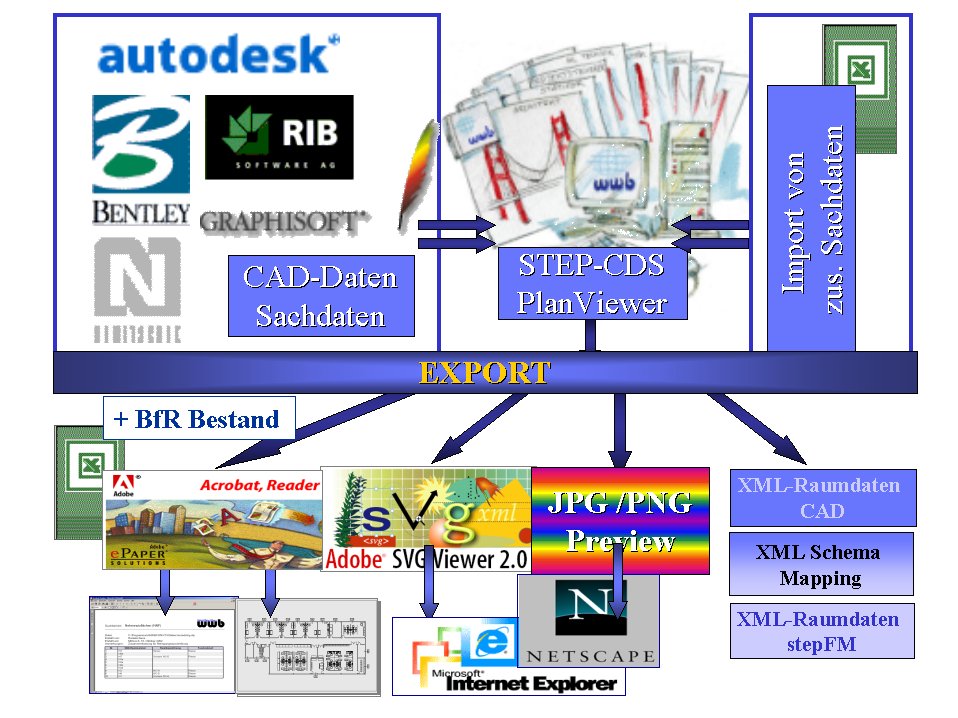

    Abbildung: CAD2Web über das STEP-CDS Format

    Die stetigen Erfolge der STEP-CDS Konverter von wwb für die CAD-Systeme (AutoCAD / ADT : R14 bis V 2007, MicroStation: 95 bis V. XM, ARRIBA CA3D: V15 bis V24, Allplan FT: V18 bis V2006 und ArchiCAD: V8.5 bis V10.0), die Zufriedenheit unserer Kunden, die alle Bereiche der Wirtschaft und Behörden vertreten, und die Leistungsfähigkeit der vorhandenen zusätzlichen Werkzeuge zur Visualisierung, Änderungsmanagement, Redlining, graphischen Auswertung, Berichtswesen, Internet-Veröffentlichung und zum Etablieren eines Facility Managements haben unsere Entwicklungen überzeugend bestätigt.

    Hiermit möchten wir auch die neueste Entwicklung im Bereich STEP-CDS ankündigen: Seit Juni 2006 hat wwb mit der Entwicklung eines STEP-CDS Konverters für das CAD-System VectorWorks begonnen.
